 le bac des Aurels avec Arduino et Leds DIY

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 0:46

Salut a tous, cela fais quelques temps que nous n'avions pas remis les pieds sur le forum, je reviens partager le démarrage de notre nouveau bac,nous avions un osaka 320 qui était ras la gueule, obligé de changer de bac.



Apres pas mal de temps passé a réfléchir, nous nous somme lancé en début d'année, et depuis un mois les poissons et les coraux ont sauté dans le grand bain,on a enfin réalisé notre rêve, un bac de 250*70*60 avec façade en verre extra blanc, le tout encastré dans le mur de notre salon.
Nous avons acheté la cuve nue sur Paris, j'ai réalisé avec un amis le support en acier, en tube de 40*40*3, ça ne devrait pas bouger, la décante fait 160*50*45, c'est Michel de club de chalon qui me la collée.
Bon quelques photo avant d'aller plus loin.



Revenir en haut Aller en bas
cyril21
Poisson d'élite
Poisson d'élite
avatar

Masculin Age : 43
Localisation : mirebeau sur beze
Nombre de messages : 1871


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 9:32

belle réalisation

d'autre photos ?
Revenir en haut Aller en bas
Vincent
Poisson chef posteur
Poisson chef posteur


Masculin Age : 39
Localisation : *
Nombre de messages : 11506


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 9:40

Superbe! Vivement la suite!  bounce
Revenir en haut Aller en bas
dj3z0n3
Administrateur/rice
Administrateur/rice
avatar

Masculin Age : 27
Localisation : La Rochelle
Nombre de messages : 2088


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 10:55

Superbe!

 I love you

_______________

"Adieu cette France profonde
Profondément stupide, cupide, inutile, putride
C’est fini vous êtes en retard d’un siècle
Plus personne n’a besoin de vos bandes d’incestes" #Orelsan
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 11:54

Salut,
Merci !  pour vos commentaires
Pour l’équipement nous avons acheté:
écumeur Bubble King supermarin 250 RD3 speedy
4 jebao wp60
pompe de remontée jebao dc12000
osmoseur Puratek Vertex.

Pour l’éclairage passage en led .
Le tout géré par un arduino.

La décante fait maison avec 4 parties 2 micron bag 200µ diamètre 18cm L40cm, refuge a algues, bac a boutures,écumeur, pompe de remonté et RAH. quelques photos:

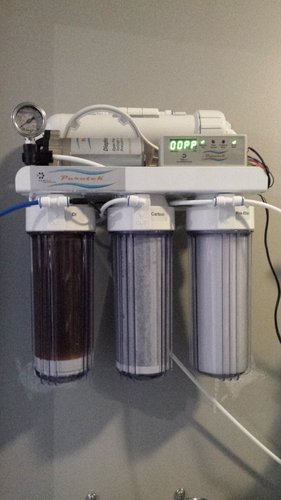

L'osmoseur vertex automatique :


L'ecumer BBK supermarin 250 rd3 speedy



Mise en place décante et tuyauterie

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 12:06

Ouch ça c'est du lourd !
Revenir en haut Aller en bas
pollux4
Poisson chef posteur
Poisson chef posteur
avatar

Féminin Age : 27
Localisation : champdôtre
Nombre de messages : 7395


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 12:14

Sa va être superbe!

Revenir en haut Aller en bas
Monica
Poisson adulte
Poisson adulte
avatar

Féminin Age : 39
Localisation : Dijon
Nombre de messages : 910


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 12:53

Et bah sacré projet et sacré changement de volume !

vivement la suite !
Revenir en haut Aller en bas
Bill
Administrateur/rice
Administrateur/rice
avatar

Masculin Age : 38
Localisation : Longvic
Nombre de messages : 7545


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 17:19

Wouah.

Belle bête.

_______________

20L Fundulopanchax Sporembergi
26L Fundulopanchax Sjoestedti Red Dwarf
20L Fundulopanchax Nigerianus Innidere
30L Fundulopanchax Sjoestedti Niger Delta
Revenir en haut Aller en bas
Al3an
Poisson en Or
Poisson en Or


Masculin Age : 33
Localisation : DIJON
Nombre de messages : 2024


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 19:20

affraid
Sacré projet!

Pour l'arduino, tu partirais sur quel programme? Un existant ou home-made?
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 22:11

Al3an a écrit:
affraid
Sacré projet!

Pour l'arduino, tu partirais sur quel programme? Un existant ou home-made?

La je tourne avec le Jarduino (https://code.google.com/p/jarduino-aquarium-controller/)modifié par Vadim (le russe).



Mais il y pas aussi complet que le nouveau Ferduino :
http://ferduino.com/products/
Donc j'ai commandé un mega avec l'ethernet et l’écran lcd pour  mettre en service le prg Ferduino rapidement.

Câblage du boitier de gestion avec alim 24v, drivers leds,dimmers , arduino, relais, gestion du brassage, température, et temporisation de la pompe de remonté et de l’écumeur.





Mais il est déjà trop petit !!!


Dernière édition par Kaly le Dim 11 Mai 2014 - 0:57, édité 1 fois
Revenir en haut Aller en bas
Vincent
Poisson chef posteur
Poisson chef posteur


Masculin Age : 39
Localisation : *
Nombre de messages : 11506


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 23:07

Cool, j'ai pas compris un traître mot de tout ce que tu as dit! Mais ca doit être bien quand même  Laughing
Revenir en haut Aller en bas
Bol
Poisson adulte
Poisson adulte
avatar

Masculin Age : 45
Localisation : genlis
Nombre de messages : 990


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 10 Mai 2014 - 23:21

électro mécanique ou aquariophilie

non représentant chez legrand  Very Happy
Revenir en haut Aller en bas
aldegora
Poisson en Or
Poisson en Or
avatar

Masculin Age : 27
Localisation : Saint-Marcel
Nombre de messages : 2691


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Dim 11 Mai 2014 - 2:15

Superbe projet et des gens de Chalon pour un coup que c'est pas loin du tout lol sa fait plaisir,je suis de saint Marcel,

Le boulli est trop joli aussi une tête d'ange lol.

Il y aura peut être des boutures de durs a acheter alors
Revenir en haut Aller en bas
josé71
Oeuf
Oeuf


Masculin Age : 56
Localisation : st symphorien de marmagne
Nombre de messages : 156


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Dim 11 Mai 2014 - 8:49

superbe projet
Revenir en haut Aller en bas
Al3an
Poisson en Or
Poisson en Or


Masculin Age : 33
Localisation : DIJON
Nombre de messages : 2024


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Dim 11 Mai 2014 - 17:55

J'ai plein de questions pour toi  Laughing
Malheureusement pas le temps pour...
Je te MP dans la semaine!
Revenir en haut Aller en bas
Al3an
Poisson en Or
Poisson en Or


Masculin Age : 33
Localisation : DIJON
Nombre de messages : 2024


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Ven 23 Mai 2014 - 11:30

Finalement, je ne sais pas comment envoyer des photos en MP...  Laughing

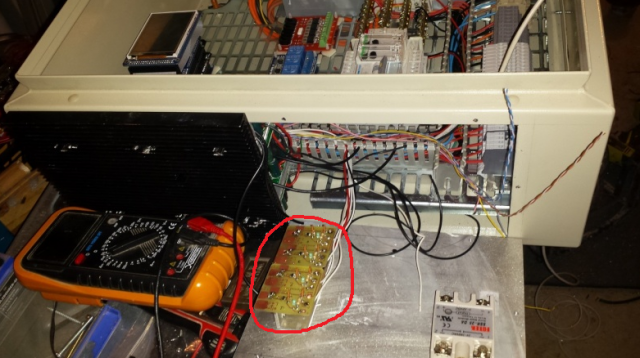

Je suis pas un grand fan du tactile mais ton montage est super soigné, chapeaux!

Quelques question:


Les éléments entourés en rouge, c'est bien directement une arrivé a partir de ton compteur?
En vert: c'est quoi? un module Mosfet?
En bleu: Un alim? si oui de quoi?



Pareil, les élément en rouge, ce sont aussi des module MOS?

Merci!
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Ven 23 Mai 2014 - 21:43

Salut Al3an ,

alors en bleu une double alim de serveur IBM 2*12v 514W en serie, donc on retrouve le petit répartiteur tri juste a coté 5v 2A,12v,24v 40A.
Elle fournit toutes les tensions nécessaires, notamment le 24v permet d'alimenté les 4 pompes jebao wp60 et la pompe de remonté jebao DC12000.

En jaune module 4 mosfet pas encore brancher mais prévu commande 2 électrovanne (1 pour l'osmolation et 1 pour le lait de chaux commander par le PH mètre avec consigne 8.4 env)

En rouge (photo du haut ) disjoncteur 1 lumière,2 alim a découpage,3 chauffage et écumeur et 2 minuterie modulaire pour gérer la pause bouffe et retarder l’écumeur de 2 mim.
j'ai 2 alim qui viennent direct de mon tableau électrique qui ne sont pas sur le même différentiel,1 pour les spots leds, la 2eme pour la gestion et les pompes car j'ai un onduleur 2Kva dans le garage.
En cas de coupure secteur la lumière n'est pas une nécessité de ce fait j'augmente l’autonomie du brassage et chauffage env 1.5h.

En rouge (photo du bas) 6 dimmer Mosfet de Denisluc, 1 canal par spot leds 30000k 100w x4 et deux canaux avec 2 leds 50w 450nm, ce me permet de faire le levé de soleil a l'est et le couché a l'ouest (j’espère que les poisson on pris leur boussole  clown )

Voila si tu as d'autres question ...
je vais prendre le temps de mettre de nouvelles photos.

Sinon je suis sur un super projet qui gère tous, pour supprimer mes minuteurs et mon osmolateur tunze:
http://ferduino.com/products/
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Ven 23 Mai 2014 - 22:02

la fabrication des spots LEDS:

j'ai trouvé des ventirad de carte graphique nvidia sur ebay a 13€

Arctic Cooling Accelero Xtreme 9800

Usinage de la sur epaisseur de cuivre:

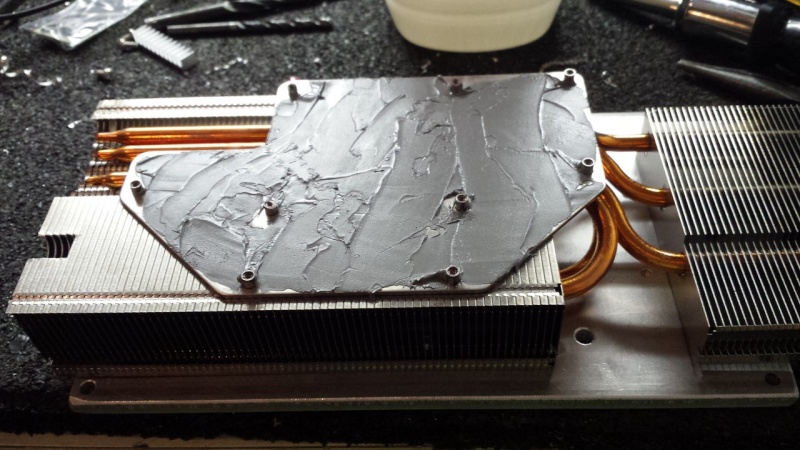

Pate thermique haute perf:


Vue dessus :


Dessous:


L'ensemble:
Revenir en haut Aller en bas
josé71
Oeuf
Oeuf


Masculin Age : 56
Localisation : st symphorien de marmagne
Nombre de messages : 156


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Ven 23 Mai 2014 - 22:03

Je suis egalement ce projet
De ferduino qui est vraiment tres complet
Mais avant je vais deja tester sur un arduino mega qui est en attente de reception
Je pense le recevoir dans 2 ou 3 semaines
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Ven 23 Mai 2014 - 22:10

josé71 a écrit:
Je suis egalement ce projet
De ferduino qui est vraiment tres complet
Mais avant je vais deja tester sur un arduino mega qui est en attente de reception
Je pense le recevoir dans 2 ou 3 semaines

ils ne sont pas pressé les chinois
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Ven 23 Mai 2014 - 22:11

Very Happy


Dernière édition par Kaly le Sam 24 Mai 2014 - 8:24, édité 1 fois
Revenir en haut Aller en bas
josé71
Oeuf
Oeuf


Masculin Age : 56
Localisation : st symphorien de marmagne
Nombre de messages : 156


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 24 Mai 2014 - 7:25

Tu as raison entre 3 et 4 semaines mini pour la réception
Voici ce que j'ai commandé

http://www.ebay.com/itm/SainSmart-Mega2560-R3-3-2-TFT-Touch-LCD-SD-Card-TFT-Shield-Kit-For-Arduino-/300892620921?

reste la réception de l'arduino et du module horloge

sonde-relais déjà reçu

Après pour le programme je pense tester 2 programmes celui de
sebduino  et de ferduino
Revenir en haut Aller en bas
Kaly
Timide
Timide
avatar

Masculin Age : 37
Localisation : Chalon-sur-Saône
Nombre de messages : 35


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 24 Mai 2014 - 8:28

Salut José apparemment tu n'as pas commander le bon modèle pour le Ferduino il faut un tft 3.2" wide  200×400 et NON un 320×240, il ne va donc pas fonctionner avec ce programme.
Revenir en haut Aller en bas
Al3an
Poisson en Or
Poisson en Or


Masculin Age : 33
Localisation : DIJON
Nombre de messages : 2024


MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY   Sam 24 Mai 2014 - 10:14

Petit avis perso, le Sebduino est plein de beugs... et j'ai pas les compétence pour le remettre d'aplomb... Tu me diras, c'est pas la version finie, non plus...
Ferduino, j'ai pas testé... Peut-être un jour...

Le souci avec ces prog (mais c'est que mon avis! ) c'est qu'ils sont quasi immodifiables sans compétences d’ingénieur... Donc tu as toujours l'espace pris pour les gestion des pompe doseuses, même si t'en veux pas... Pareil pour les oscilloa, température etc... C'est pas du "à la carte"... Dommage, mais peut -être qu'un jour un programmateur passera par là et nous mettre des "sous-programmes" adaptables et compatibles pour pouvoir le faire...

Kaly: c'est quoi tes spot led? pour nécessiter uns telle dissipation, ca doit cogner sévère...
et merci pour les infos!
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: le bac des Aurels avec Arduino et Leds DIY

Revenir en haut Aller en bas


le bac des Aurels avec Arduino et Leds DIY

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

 Sujets similaires

-
» le bac des Aurels avec Arduino et Leds DIY
» rampe leds maison news
» bulleur avec led
» Et un 250L de plus avec éclairage LEDS
» Toufous'Tank - 550L- Tome II : La vie tranquille!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Aqua-21 :: Discussions aquariophile Eau De Mer :: Vos aquariums-
